Janeiro: Datacenters
Soluções de Alta densidade e performance para centros de Dados
Soluções DATWYLER de alta densidade e performance para centros de dados.
Introdução
Espera-se que a implementação da IoT e do Big Data leve a um aumento geral e constante no tráfego de dados digitais, que necessitam de ser processados e transferidos. Como resultado, os data centers e as redes de dados estão a crescer rapidamente.
Para fazer face a este crescimento, as empresas necessitam de tecnologia de ligação para os seus componentes, com elevada densidade de portas e flexibilidade para requisitos futuros.
A elevada densidade de portas justifica-se não só pelo número elevado das mesmas, mas também pela necessidade de reduzir o espaço ocupado nos centros de dados, melhorando a eficiência, nomeadamente a refrigeração, e libertando espaço para ativos de processamento, comutação e armazenamento (storage).
As soluções de cablagem concebidas pela DATWYLER não só cumprem os standards internacionais ISO/IEC 24764, EN 50173:2011 (Europa) e TIA/EIA-942-2-2010 (SP-3-0092), mas excedem as margens exigidas pelas normas atuais e em desenvolvimento, garantindo assim uma maior vida útil e flexibilidade futura na solução implementada.
Atualmente é possível selecionar 3 sistemas de cablagem da DATWYLER dimensionados especificamente para centros de dados (datacenters):

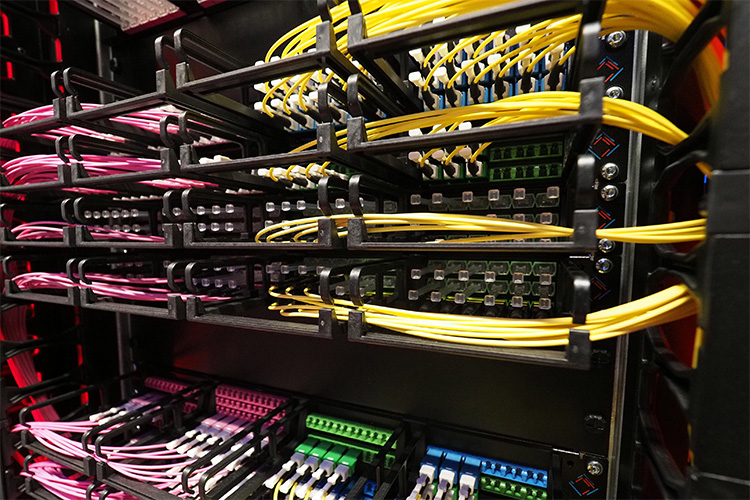

- O sistema de alta densidade (HD-DCS) que permite terminar em apenas um único U (Rackunit) até 1152 fibras (com portas MTP) ou 192 fibras (com portas LCD). Esta elevada densidade suporta ainda o organizador de cabos e identificação frontal sem ocupar qualquer espaço extra em rack.

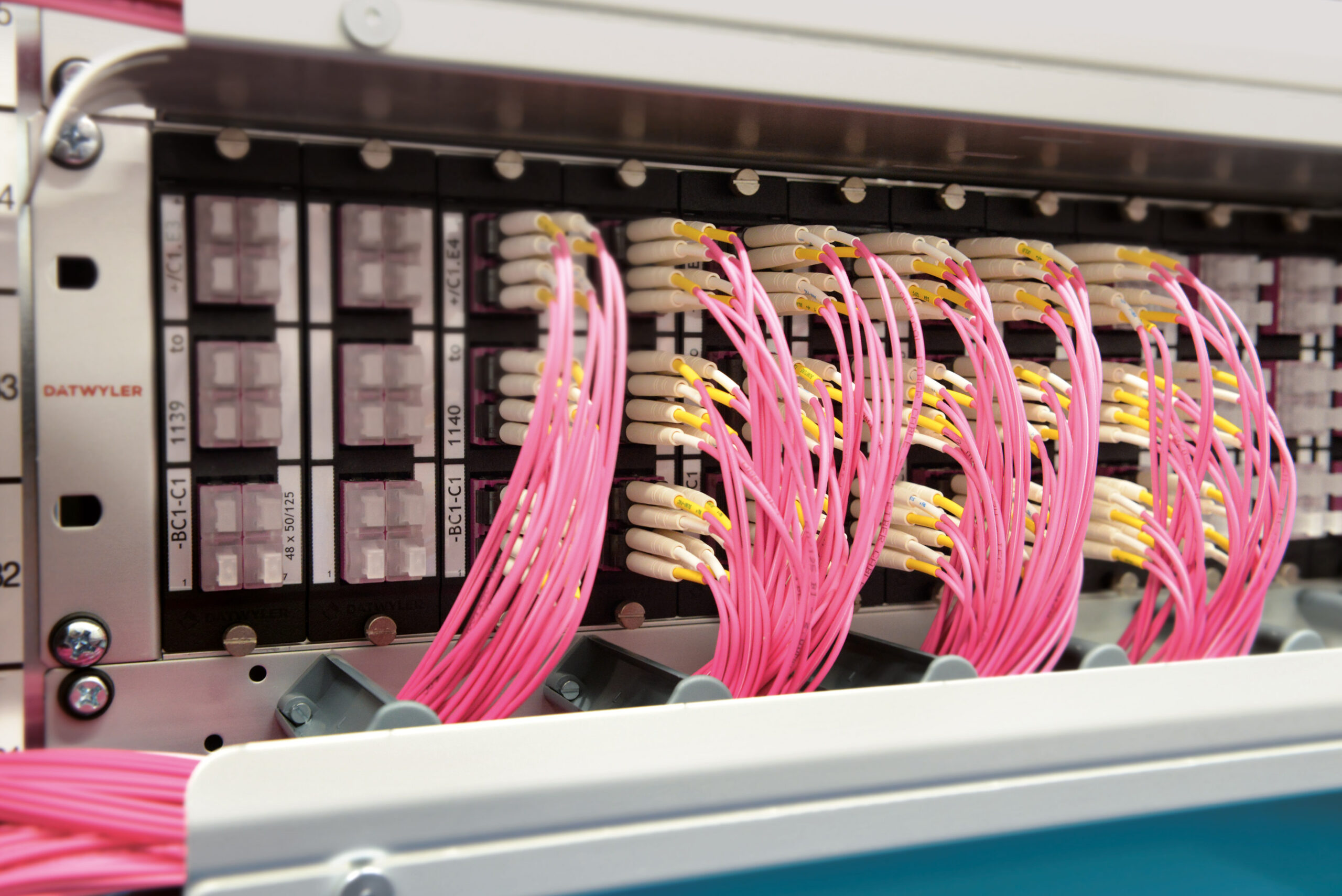

- O sistema de baixa densidade (FO-DCS) que permite integrar ligações de cobre e fibra.

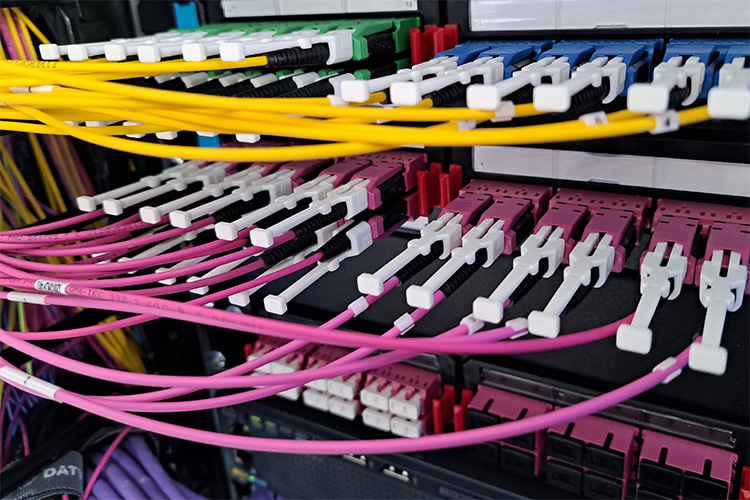

- Com uma densidade média existe o sistema (MD-DCS) que permite terminar até 576 fibras em um unico rack unit. É uma solução para centros de dados de pequena ou média dimensão.
O dimensionamento de qualquer solução DCS passa:
- Pela escolha do subrack 19’’ (1U, 2U ou 4U)
- Escolha dos módulos (consuante a densidade de tipo de interfaces)
- Os cabos de Breakout e respetivos cordões
Nos centros de dados o respeito pelas normas de reação ao fogo é de extrema importância, todos os cabos de infraestrutura, breakout, fanout e incluindo os patchcord podem suportar até uma classe de reação ao fogo B2Ca (EN 50575)
Os cabos de Breakout poderão ser fornecidos à medida das necessidades do cliente permitindo assim uma redução no tempo de implentação on-site com certificação e garantia de fabricante DATWYLER.
Tabela Comparativa de Sistemas
FO-DCS |
MD-DCS |
HD-DCS |
|
Características:
|
Características:
|
Características:
|
Capacidade de cada Sistema:
| FO-DCS | MD-DCS | HD-DCS | |
|---|---|---|---|
| Tipo de interfaces | LCD, SCD, MTP, LSH-C | LCD, SCD, MTP | LCD, MTP |
| Tipos de Fibra | OM3, OM4, SM G652D BLO | OM3, OM4, SM G652D BLO | OM4, OM5 (a pedido), OS2 G652.D BLO |
| Max. Num. de fibras / 1U – LCD | 72 | 96 | 192 |
| Max. Num. de fibras / 1U – MTP12 | 432 | 576 | 1152 |
| Max. Num. de fibras / 4U – LCD | 288 | 384 | 768 |
| Max. Num. de fibras / 4U – MTP12 | 1728 | 2304 | 4608 |
| Adaptadores LCD com protectors de pó. | – | – | – |
| Módulo Splice | · | · | · |
| Módulo Breakout | · | · | · |
| Módulos de cobre 6x RJ45 | · | · | · |
| Modulo FO com 6 portas (12 fibras) | · | · | · |
| Módulo FO com 12 portas (24 fibras) | · | · | · |
| Modulo FO com 24 portas (48 fibras) | – | – | · |
| Patch cable, redondo, 2 mm | · | · | · |
| Organizador de cabos integrado 0U | · (only with 4U subrack) | · (for 2U panels or 2x 1U) | · |
Seletor de solução DCS
HD-DCS (solução de alta densidade)
https://static.itinfra.datwyler.com/assets/News/Files/DATWYLER_HD_DCS_Product_Overview_06_2020.pdf
MD-DCS (solução de média densidade)
https://itinfra.datwyler.com/en/news/the-new-md-dcs/
FO-DCS (solução de baixa densidade)
Fichas técnicas:
https://itinfra.datwyler.com/en/fibre-networks/patch-panels/
