Sistemas modulares de transporte na intralogística
Plug. Play. Convey.
Os sistemas modernos de transporte na intralogística são cada vez mais modulares, orientados por dados e escaláveis. A arquitetura de cablagem adequada — seja centralizada ou descentralizada — determina o esforço de instalação, a flexibilidade e a eficiência a longo prazo. A LAPP oferece soluções completas para a distribuição de energia e dados em sistemas modulares de transporte — desde conceitos clássicos de quadro elétrico até arquiteturas descentralizadas ao longo da linha transportadora.
Seja centralizada ou descentralizada — a conectividade determina o desempenho. Descubra como a LAPP possibilita sistemas de transporte escaláveis, eficientes e preparados para o futuro.
Intralogística em transformação: porque é que a cablagem se está a tornar uma tecnologia‑chave
A tecnologia de transporte é a espinha dorsal dos sistemas modernos de intralogística. Seja num centro de distribuição, armazém automatizado ou aeroporto — os sistemas modulares de transporte têm de ser fiáveis, flexíveis e económicos.
Com o aumento da modularização, também mudam os requisitos para a cablagem na intralogística:
- Tempos de ciclo mais elevados
- Adaptação flexível do layout
- Prazos de projeto mais curtos
- Disponibilidade 24/7
- Aumento da comunicação de dados
A LAPP liga tudo o que movimenta a sua tecnologia de transporte — desde a energia aos sensores.

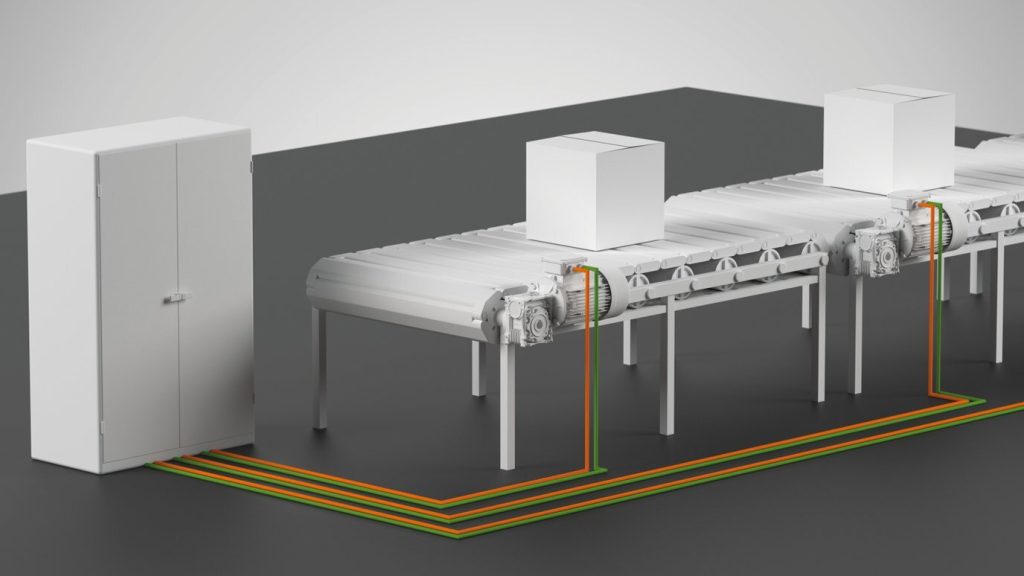

Cablagem centralizada nos sistemas de transporte
Com a cablagem centralizada, o sistema de controlo, o conversor de frequência e a distribuição de energia estão principalmente localizados no quadro elétrico ou diretamente no sistema transportador. A partir daí são alimentados os motores, sensores e atuadores.
Características típicas das arquiteturas centralizadas
- Alimentação de energia centralizada
- Estrutura do sistema clara
- Arquitetura comprovada para sistemas padronizados
Limitações para sistemas modulares de transporte
Com o aumento da complexidade do sistema:
- Percursos de cabos longos
- Custos de instalação elevados
- Flexibilidade limitada para ampliações
A cablagem centralizada continua a ser uma opção sensata para conceitos de sistema claramente estruturados e menos dinâmicos.
Cablagem descentralizada: a arquitetura para tecnologia de transporte modular
A arquitetura descentralizada dos sistemas de transporte integra a distribuição de energia, os sistemas de acionamento e a comunicação diretamente ao longo da linha transportadora. Componentes como módulos I/O ou conversores de frequência são instalados perto do processo.
Esta estrutura é particularmente adequada para sistemas modulares de transporte com eixos distribuídos no espaço e layouts flexíveis.
Vantagens da cablagem descentralizada
- Comprimentos de cabo reduzidos
- Instalação mais rápida graças ao plug-and-play
- Melhor compatibilidade eletromagnética (EMC) devido a cabos de motor curtos
- Elevada escalabilidade
- Estrutura de zonas clara ao longo da linha
Os conceitos descentralizados criam a base para sistemas de intralogística escaláveis e economicamente eficientes.
O futuro exige flexibilidade: conceitos inteligentes para cablagem descentralizada.

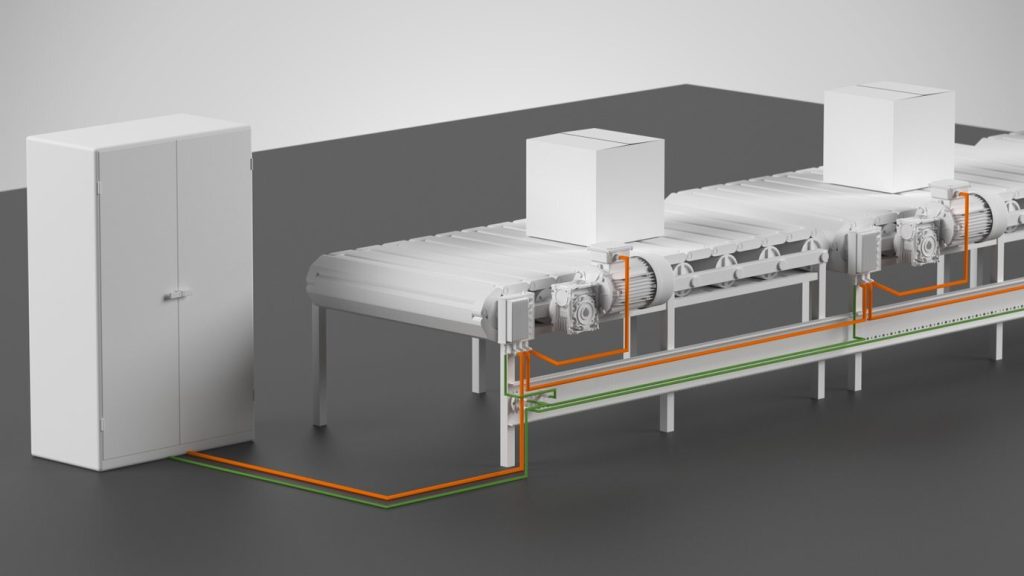

Topologia em linha
Com a topologia em linha, a energia e a comunicação são transmitidas de módulo para módulo. Cada segmento do transportador faz parte de uma estrutura contínua, sem retorno separado ao quadro elétrico central. Esta arquitetura reduz o número de chicotes de cabos paralelos e minimiza as interfaces entre os níveis de energia e de controlo. A topologia em linha é particularmente económica para sistemas modulares de transporte com elevada dinâmica de alterações.
- Complexidade de instalação reduzida: A ligação sequencial dos módulos elimina a necessidade de cablagem em estrela complexa e de pontos centrais de recolha.
- Comissionamento mais rápido: As ligações pré‑montadas permitem uma estrutura clara e reduzem os tempos de instalação.
- Elevada escalabilidade: Novos módulos de transporte podem ser integrados em linhas existentes sem necessidade de adaptar profundamente a arquitetura global.
• Utilização otimizada de materiais e espaço: Menos feixes de cabos e percursos de cabos reduzidos simplificam o planeamento do sistema.

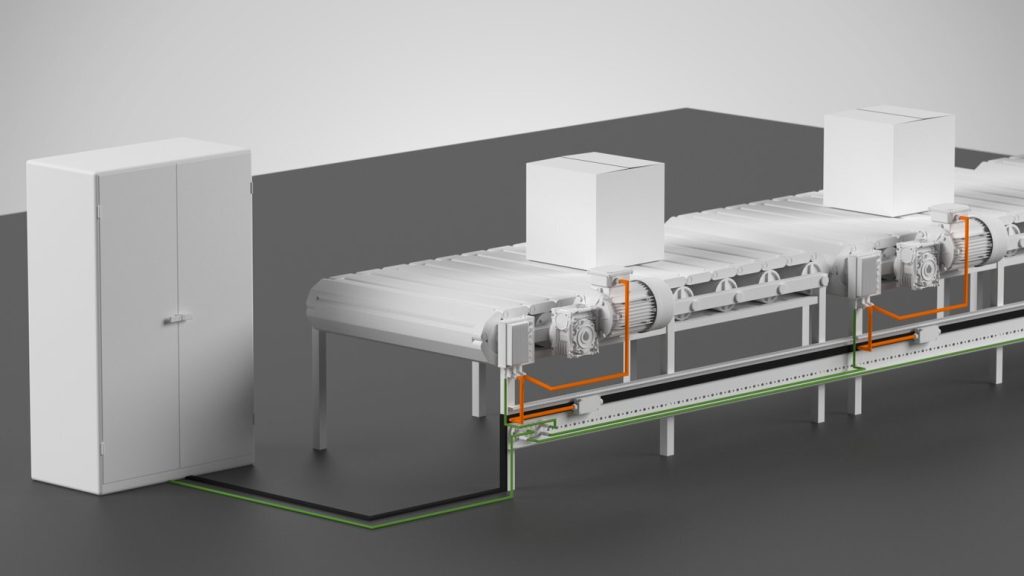

Topologia em anel
A topologia em anel permite uma distribuição segmentada de energia e sinais ao longo da linha transportadora. Os módulos são ligados através de pontos de transferência definidos, criando uma separação clara entre as diferentes secções do transportador. Em contraste com a estrutura puramente linear, a arquitetura em anel permite uma segmentação mais precisa dos percursos de energia e das zonas de manutenção. A topologia em anel é particularmente adequada para sistemas com elevada frequência de manutenção e zonas de transporte claramente delimitadas.
Vantagens
- Manutenção direcionada de segmentos individuais: Secções podem ser inspecionadas ou intervencionadas isoladamente, sem afetar toda a linha transportadora.
- Menor propagação de falhas: A ocorrência de uma falha num módulo não tem impacto imediato em toda a estrutura.
- Maior transparência do sistema: Pontos de transferência claramente definidos facilitam a resolução de problemas e o diagnóstico.
• Distribuição de energia estruturada: A estrutura em anel suporta uma distribuição equilibrada da carga ao longo do sistema.

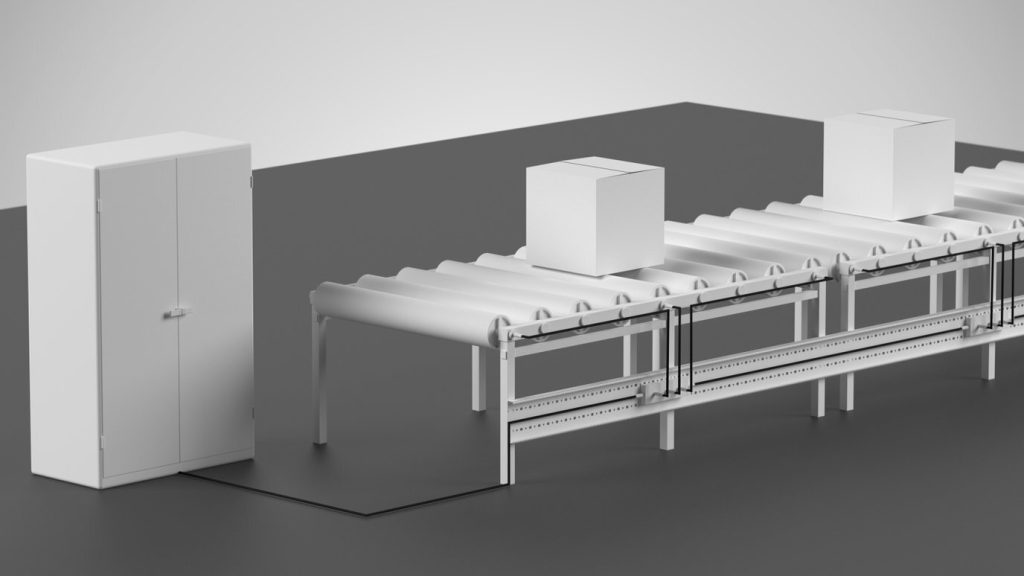

Rolos motorizados de acionamento (MDR)
Os rolos motorizados de acionamento (MDR – Drive motor rollers) integram o motor elétrico diretamente no rolo transportador. Isto elimina a necessidade de sistemas de acionamento centralizados, caixas de engrenagens ou acoplamentos mecânicos. Cada zona de transporte é controlada eletricamente de forma independente. Isto reduz a complexidade mecânica e aumenta a precisão do controlo.
- Eficiência energética zona a zona: Apenas os segmentos ativos do transportador são operados — reduzindo o consumo de energia e a carga térmica.
- Menos peças de desgaste mecânico: Menos componentes de acionamento externos significam menor necessidade de manutenção.
- Elevada modularidade: Os segmentos do transportador podem ser integrados ou substituídos de forma independente.
Melhores condições de EMC: Cabos de motor curtos e acionamentos descentralizados reduzem interferências eletromagnéticas.

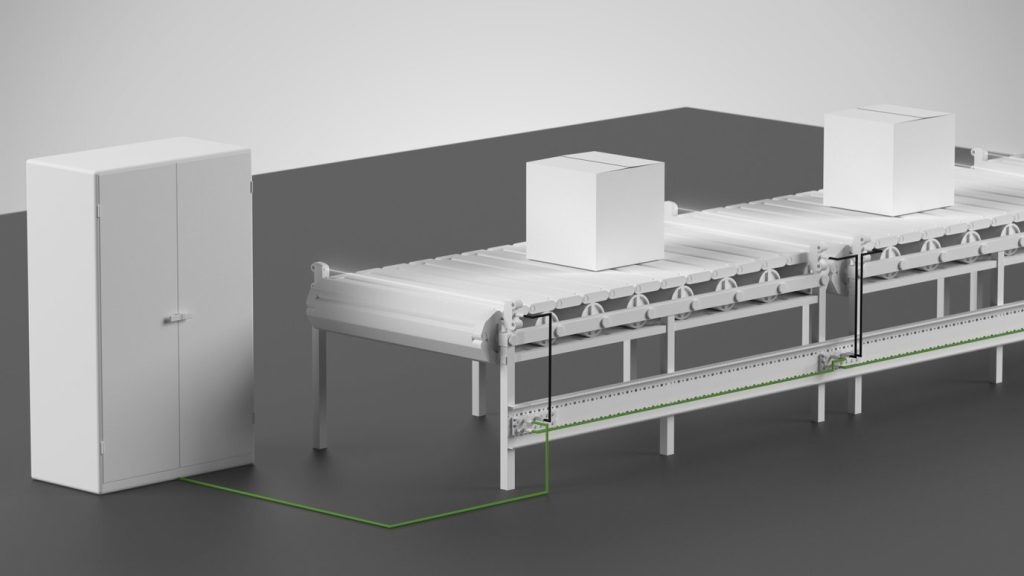

Comunicação de dados industrial
Os sistemas modernos de transporte são altamente interligados. Sensores, acionamentos, componentes de segurança e sistemas de controlo comunicam continuamente através de redes industriais. Uma infraestrutura de dados instável conduz diretamente a tempos de paragem ou interrupções de processo. Uma infraestrutura de rede industrial bem concebida aumenta a disponibilidade do sistema, melhora as opções de diagnóstico e suporta conceitos de manutenção preditiva.
- Imunidade elevada a interferências (EMC): Motores, conversores de frequência e cabos de energia geram campos de interferência eletromagnética. Os cabos de dados devem ser devidamente blindados.
- Capacidade de carga mecânica: Movimento, vibração e condições industriais exigem construções de cabos robustas.
- Taxas de dados preparadas para o futuro: Sistemas modulares devem transmitir volumes de dados crescentes de forma fiável.
- Compatibilidade com normas: Suporte para Ethernet industrial e protocolos de fieldbus como PROFINET.
Tecnologia de ligação para sistemas de transporte escaláveis
A LAPP apoia fabricantes e operadores na implementação de conceitos de cablagem centralizada e descentralizada na intralogística.
O nosso portefólio inclui:
- Cabos de energia e controlo
- Cabos de dados industriais
- Conectores industriais
- Sistemas plug‑and‑play pré‑montados
- Sistemas de proteção e marcação de cabos
As soluções de sistema integradas reduzem os tempos de instalação, aumentam a disponibilidade do sistema e permitem uma escalabilidade sustentável a longo prazo.
A diferença entre cablagem centralizada e descentralizada reside na forma como a energia e os dados são distribuídos dentro do sistema transportador.
Com cablagem centralizada, o sistema de controlo, o conversor de frequência e a distribuição de energia estão principalmente localizados no quadro elétrico. A partir daí, motores, sensores e atuadores são alimentados através de percursos de cabo mais longos.
Com cablagem descentralizada, distribuidores de energia, módulos I/O e componentes de acionamento são integrados diretamente ao longo da linha transportadora. A distribuição de energia e dados é segmentada em módulos ou zonas individuais.
As arquiteturas descentralizadas são particularmente adequadas para sistemas modulares de transporte que exigem elevada escalabilidade e adaptações flexíveis de layout.
A cablagem descentralizada é especialmente vantajosa quando os sistemas de transporte têm um design modular e são regularmente ampliados ou adaptados.
Áreas de aplicação típicas incluem:
- Tecnologia de transporte de carga geral e encomendas
- Centros de distribuição
- Armazéns automatizados
- Sistemas com controlo baseado em zonas
A cablagem descentralizada reduz os comprimentos de cabo, simplifica a instalação e permite uma segmentação clara do sistema. Isto possibilita ampliações mais eficientes e facilita a realização de trabalhos de manutenção de forma direcionada.
A topologia em linha é uma estrutura de cablagem em que os módulos do transportador são ligados sequencialmente, de unidade para unidade. A energia e os dados são encaminhados ao longo da linha de transporte.
Ao contrário das estruturas em estrela, não existe uma linha principal central. Em vez disso, forma-se uma cadeia modular contínua.
A topologia em linha é particularmente adequada para:
- Módulos de transporte baseados em MDR
- Controlo por zonas
- Layouts de sistema expansíveis
Esta topologia reduz o esforço de instalação e suporta uma estrutura de segmentos clara dentro do sistema transportador.
A topologia em anel permite uma distribuição estruturada de energia e sinais, com pontos de transferência definidos entre módulos individuais do transportador.
É frequentemente utilizada quando:
- Os módulos devem ser intercambiáveis
- A facilidade de manutenção é uma prioridade
- A complexidade da cablagem deve ser reduzida
Graças à separação clara entre módulos, segmentos individuais podem ser intervencionados ou substituídos sem afetar todo o sistema.
Os Motor Driven Rollers (MDR), também conhecidos como rolos motorizados de acionamento, são rolos transportadores com um motor elétrico integrado. O acionamento está localizado diretamente no rolo, eliminando a necessidade de engrenagens externas ou unidades de acionamento centralizadas.
Os sistemas MDR oferecem:
- Controlo baseado em zonas
- Funcionamento energeticamente eficiente
- Menor complexidade mecânica
- Modularidade elevada
Em sistemas modulares de transporte, os MDR são frequentemente combinados com cablagem descentralizada, uma vez que cada zona pode ser alimentada e controlada de forma independente.
A cablagem de sistemas de transporte baseados em MDR deve cumprir vários requisitos técnicos:
- Design compacto com espaço de instalação limitado
- Cabos de motor estáveis em termos de EMC
- Alimentação de energia segmentada
- Ligações por ficha robustas
- Comunicação de dados segura para controlo por zonas
Cabos de motor curtos e blindados melhoram a compatibilidade eletromagnética e aumentam a segurança operacional do sistema.
Os sistemas modernos de transporte são orientados por dados. Sensores, acionamentos e controladores comunicam continuamente através de redes industriais.
A comunicação de dados industrial deve:
- Ser capaz de operar em tempo real
- Garantir estabilidade EMC
- Resistir a cargas mecânicas
- Ser compatível com normas comuns, como PROFINET
Uma infraestrutura robusta de Ethernet ou Fieldbus é essencial para a disponibilidade do sistema e a fiabilidade dos processos na intralogística.
A escolha entre cablagem centralizada e descentralizada depende de vários fatores:
- Grau de modularização do sistema
- Ampliações planeadas
- Estratégia de manutenção
- Requisitos de EMC
- Tempo de instalação
- Necessidades energéticas dos acionamentos
Uma visão holística da distribuição de energia e dados é essencial para garantir a eficiência e a escalabilidade a longo prazo de um sistema de transporte.
